Производство печатных плат

Мы проектируем и производим печатные платы на заказ различного класса точности, начиная от простых одно- и двухсторонних и заканчивая высокотехнологичными платами, к которым относятся:
  • многослойные (до 64-х слоев) с глухими (слепыми) и скрытыми переходными отверстиями
  • гибко-жесткие и гибкие платы
  • печатные платы с контролем импеданса
  • алюминиевые печатные платы
  • СВЧ платы и т.д.
Заказчикам предлагаются услуги по срочному изготовлению образцов и малых партий со сроком исполнения до 3 дней, производства РФ. А также серийные поставки из стран ЮВА и Европы.

При изготовлении двухсторонних и четырехслойных печатных плат используется только высококачественный материал FR4. Для плат с большим количеством слоев мы применяем FR4 High Tg, который более устойчив к воздействию повышенных температур, что особенно важно при использовании бессвинцовых технологий. Для производства гибко-жестких и гибких печатных плат мы применяем полиимид, а для СВЧ плат: Rogers, Arlon, Taconic, ФАФ и другие.

Требования к документации при запросе печатной платы

Для возможности рассмотрения выполнения вашего заказа и оценки его стоимости необходимо подготовить и отправить на наш электронный адрес (mos@contractelectronica.ru) следующую документацию:

  1. Файл печатной платы в виде GERBER файлов RS274-X (в GERBER обязательны все слои, необходимые для производства печатных плат, для изготовления трафарета).
  2. Заполненный бланк заказа печатных плат (скачать). Наличие этого файла обязательно!
  3. Файл отверстий в формате Excellon (.drl)

Если у вас нет полной конструкторской документации, мы готовы рассмотреть ваш проект и при необходимости предложить услугу его доработки с помощью наших технических специалистов. Если вам требуется переработка изделия (редизайн) – оставьте заявку через форму на странице Контрактной разработки.

Временно принимаем заказы на ПП от 120 дм²!

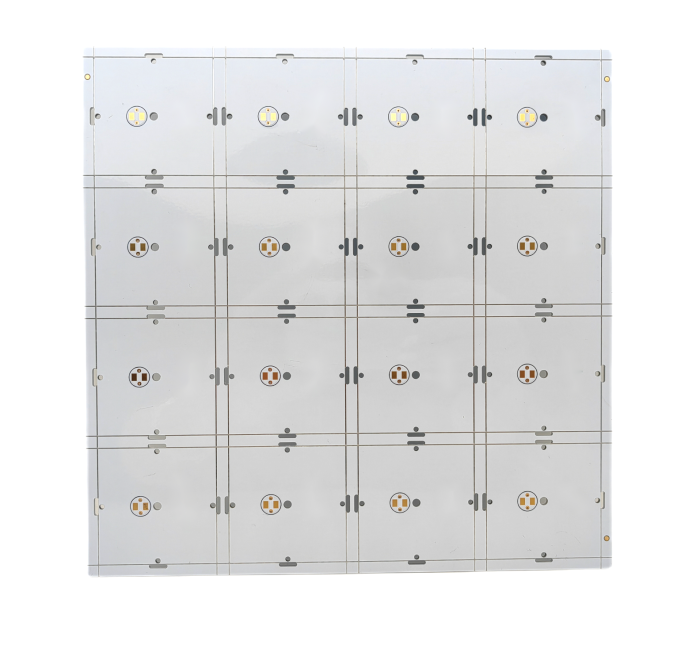

Материалы печатных плат для светотехники

При разработке, выборе материала и производстве печатных плат, предназначенных для установки на них полупроводниковых источников света, мы учитываем электрические режимы работы светодиодов в светильнике, их тепловой режим, конструктивные особенности светильника и многое другое. На выбор предлагается ассортимент материалов, удовлетворяющий любым существующим применениям.

Теплопроводность, Вт/(м*К)

1
3
5
8

Толщина основания, мм

0,8
1,0
1,5
2,0
0,8
1,0
1,5
2,0
0,8
1,0
1,5
2,0
0,8
1,0
1,5
2,0

Толшина метализации, мкм

35
35
35\70
35
35
35
35\70
35
35
35
35\70
35
35
35
35\70
35

Толщина диэлектрика, мкм

60
60-120
60-200
60-200

Напряжение пробоя, В/мкм

30
30
29
29

Сроки изготовления печатных плат на заказ

Типовой срок: 3-6 недель
Срочное изготовление: 1-2.5 недели
Супер-экспресс: От 3 дней
