Гибридный LED драйвер TPS92550. Просто добавь светодиоды!

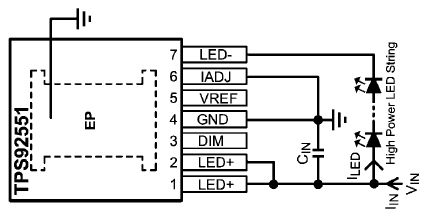

Микромодули TPS92550 и TPS92551 от Texas Instruments представляют собой готовые источники питания светодиодов, с помощью которых, используя максимум два внешних элемента, реализуется преобразователь постоянного напряжения в постоянный ток, необходимый для управления светодиодами.

Такое полностью функционально законченное решение на базе гибридной технологии изготовления позволяет быстро разработать необходимое световое решение без детальной проработки требуемых для преобразователя компонентов.

В модули уже интегрированы все необходимые для DC/DC-преобразования компоненты, а именно – силовой ключ, диод и дроссель. Решение на базе TPS92550/51 позволяет достичь эффективности до 95%. При входном напряжении в диапазоне от 4.5 до 60 В типовое значение выходного тока светодиодов составляет 350 мА. Выходной ток настраивается в диапазоне 300 – 450 мА с помощью одного внешнего резистора.

Модули работают на постоянной частоте переключения 400 кГц (TPS92550) или 800 кГц (TPS92551). Реализована быстрая цепь управления для обеспечения малых токовых выбросов. Присутствующая функция диммирования позволяет реализовать режим ШИМ-димминга на частоте 240 Гц с дискретом 256 шагов.

Среди защитных функций устройства стоит отметить температурную защиту, отключение при недостаточном входном напряжении, защиту в случае обрыва или короткого замыкания светодиодов. Микромодули доступны в корпусе TO-PMOD 7 (подобный TO-263). Используемый корпус позволяет легко монтировать его на плату недалеко от светодиодной матрицы.

Основные параметры:
