Больничная кровать с подъемным механизмом
Заказ: больничная кровать с механизмом подъема
Заказчик: производитель больничных кроватей
Сфера: медицина / больничное оборудование
Приложение: больничная кровать
Используемая продукция: SS552MT – микросхема магниторезистивного датчика
Описание приложения: для того, чтобы пациент, находясь в бессознательном состоянии, не упал с постели, больничные кровати оснащаются специальными поручнями. Если больного требуется переместить с кровати, или наоборот положить на нее, поручни опускаются.
Если больной захочет встать и сам опустит поручни, то должна сработать сигнализация, которая подаст сигнал медицинскому персоналу, о том, что пациенту нужна помощь. В современных кроватях контроль за положением поручней производится автоматически с помощью датчиков. Заказчику требовалась система, которая бы выполняла эту функцию. Особенность данного приложения состояла в том, что датчик должен был иметь защиту от влаги и быть стойким к ударам.
Ключевые требования к датчику:
- наработка не менее 1 миллиона циклов (около 10 лет службы);
- чувствительность при изменении положения поручней должна составлять ½ дюйма;
- защита от влаги или влагозащитный кожух.
Решения:
- заказчик пробовал различные типы датчиков: электромеханические переключатели, герконы, датчики Холла и магниторезистивные датчики серии MR;
- герконы и датчики Холла не обеспечивают требуемой чувствительности ½ дюйма. Чувствительность магниторезистивных сенсоров оказалась в десять раз выше;
- электромеханические датчики имели неприемлемо большие габариты;
- датчики SS552MT оказались идеальным выбором. Они используют бесконтактный метод измерения, из-за чего их наработка составляет более 1 миллиона циклов. Они были встроены внутрь поручня и защищены пластиковым кожухом. Датчик работает с любой полярностью магнитов. Твердотельная технология исключила ограничения, свойственные электромеханическим компонентам по таким параметрам как: срок службы, надежность, чувствительность к ударам и вибрациям.
Заказ был выполнен успешно!

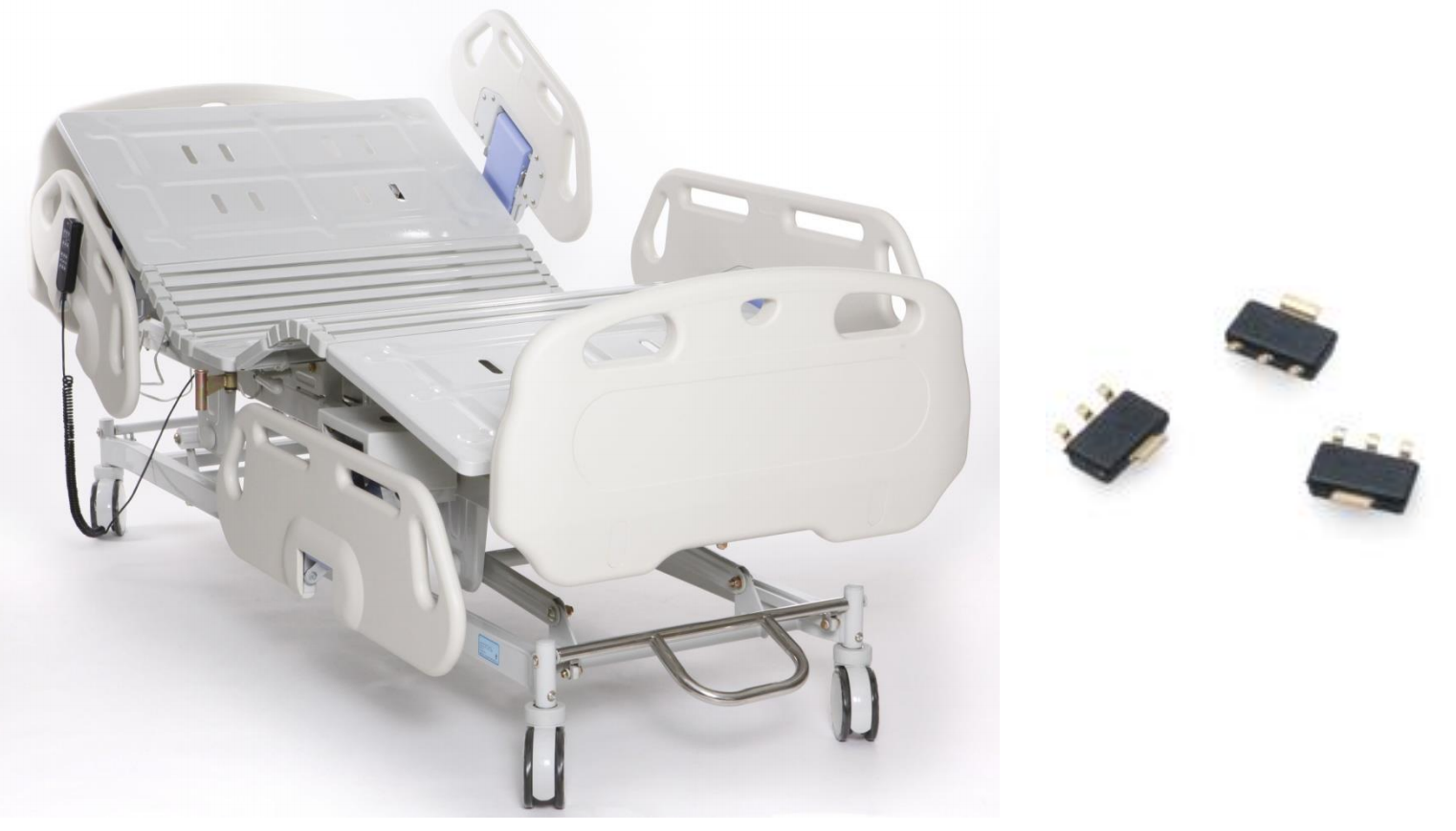

Рис. 1 – Больничная кровать и магниторезистивные датчики SS552MT
По материалам «Истории успеха», компания Honeywell
